Eerste configuratie en toevoegen aan Home Assistant:
Zodra je de Wifi module hebt aangesloten zal deze binnen 1 minuut een wifi signaal uitzenden. Deze heet “Airco_Wifi xxxxxx” 1
Dit Wifi signaal is beveiligd met wachtwoord “12345678”
Maak je hier verbinding mee dan kom je op een captive portal terecht waarbij je kunt instellen met welk Wifi signaal de module verbinding moet maken.
Kies het netwerk waar je mee wilt verbinden en vul de beveiligingscode in.
Druk nu op Save.
Als de instellingen goed zijn zal Home Assistant hem nu ook zien:

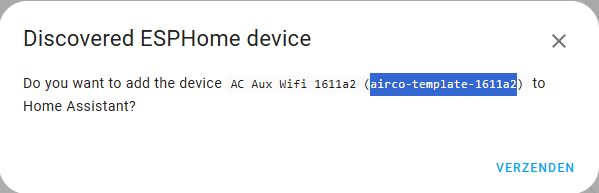

Druk op Configureren en vervolgens in het volgende dialoog op verzenden :

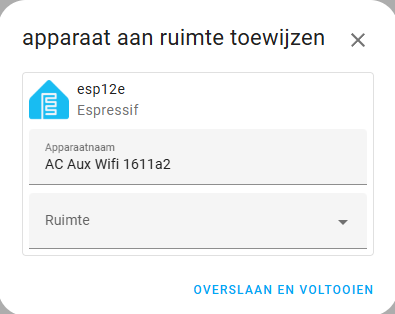

Kies nu een ruimte uit waar de Airco zich in bevindt en druk op voltooien:

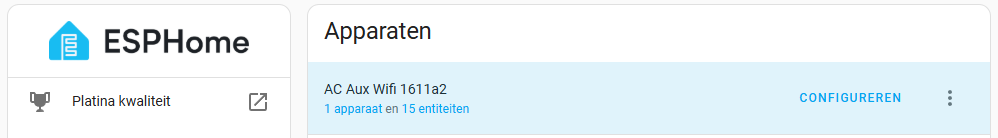

Je kunt hem nu terugvinden onder Instellingen, Integraties, ESPHome:
Door nu op “1 apparaat” te klikken kun je controleren of de besturing van de Airco daadwerkelijk mogelijk is. Soms is het verversen van de pagina middels F5 nodig voordat alle entiteiten te zien zijn.

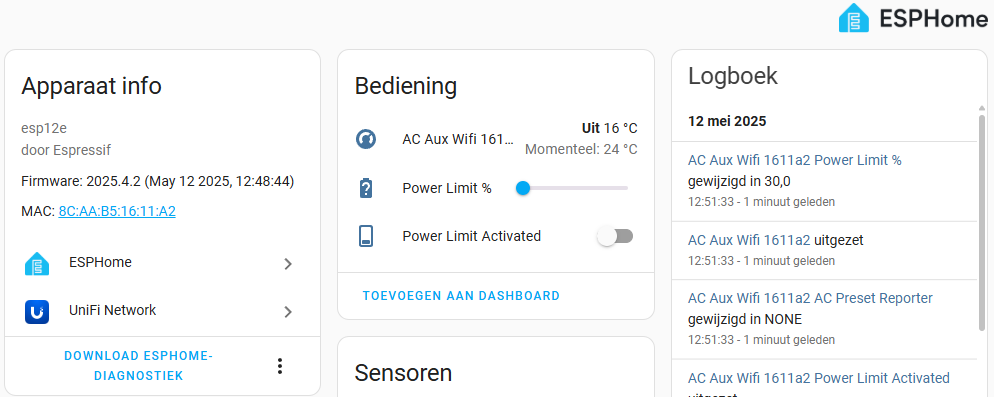

Als het er als volgt uit ziet dan werkt hij:
Configureren ESPHome zodat je updates kunt uitvoeren
Om de module van update te kunnen voorzien heb je de ESPHome Addon nodig.
Vervolgens kun je onderstaande code gebruiken als uitgangspunt waarbij de baud_rate: 0 onder logger essentieel is om verstoorde communicatie met de airco te voorkomen.
Kies binnen ESPHome allereerst voor New device:

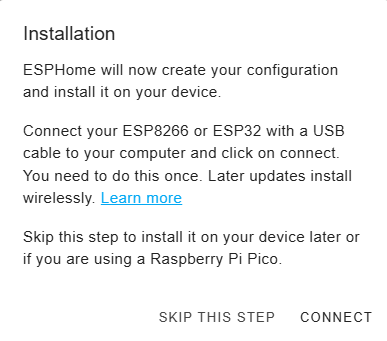

Druk bij de volgende melding op CONTINUE:

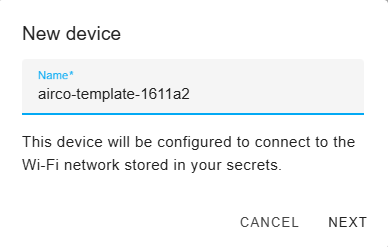

Creeer nu de configuratie, bij de eerste keer zal hij ook vragen om je Wifi gegevens in te stellen, anders ziet het er als volgt uit: Vul als naam, de naam van de module in zoals deze bij Esphome te zien is na het toevoegen in. In dit voorbeeld: “Airco Wifi d3b61c” .
Kies nu voor ESP8266 (Al maakt de keuze nu nog niets uit), laat op het volgende scherm de encryption key staan en druk op SKIP.
Nu verschijnt de zojuist aangemaakte “Airco Wifi d3b61c” als ONLINE in het overzicht:
Druk nu op EDIT en verwijder het omcirkelde stuk, hier kun je alvast de friendly_name aanpassen, dat is de naam waaronder de Airco onder HA wordt weergegeven:
Plak vervolgens onderstaande code er bij na regel 28:
LET EVEN GOED OP!!! ALS JE EEN 5 PIN VARIANT, OF OUDE USB VARIANT HEBT (VOOR 2022/2023), DAN MOET JE TX_PIN:GPIO1 en RX_PIN:GPIO3 HEBBEN, ANDERS STAAT DE CODE REEDS GOED INGESTELD!
esp8266:
board: esp12e
# Enable logging
logger:
baud_rate: 0
external_components:
- source:
type: git
url: https://github.com/GrKoR/esphome_aux_ac_component
uart:
id: ac_uart_bus
# ATTENTION! For TX and RX use GPIO4 (D2) and GPIO5 (D1) for NodeMCU-like boards!
# See docs for details: https://github.com/GrKoR/esphome_aux_ac_component/blob/master/docs/HARDWARE-EN.md
# For 5 pin connected controller, rx and tx are OK
#tx_pin: GPIO1
#rx_pin: GPIO3
#### If you have the USB connected controller and are using it with an Airco from 2022/2023 or more recent, you need to uncomment the lines below and comment the ones for the 5 pin controller above --------------------
tx_pin: GPIO3
rx_pin: GPIO1
baud_rate: 4800
data_bits: 8
parity: EVEN
stop_bits: 1
climate:
- platform: aux_ac
name: "Airco"
id: aux_id
uart_id: ac_uart_bus
period: 7s
timeout: 300
optimistic: true
indoor_ambient_temperature:
name: AC Indoor Ambient Temperature
id: ac_indoor_ambient_temp
accuracy_decimals: 1
internal: false
outdoor_ambient_temperature:
name: AC Outdoor Ambient Temperature
id: ac_outdoor_ambient_temp
internal: false
outdoor_condenser_temperature:
name: AC Outdoor Condenser Temperature
id: ac_outdoor_condenser_temp
internal: false
compressor_suction_temperature:
name: AC Compressor Suction Temperature
id: ac_compressor_suction_temp
internal: false
indoor_coil_temperature:
name: AC Indoor Coil Temperature
id: ac_indoor_coil_temp
internal: false
compressor_discharge_temperature:
name: AC Compressor Discharge Temperature
id: ac_compressor_discharge_temp
internal: false
defrost_temperature:
name: AC Defrost Temperature
id: ac_defrost_temp
internal: false
display_state:
name: AC Display State
id: ac_display_state
internal: false
defrost_state:
name: AC Defrost State
id: ac_defrost_state
internal: false
inverter_power:
name: AC Inverter Power
id: ac_inverter_power
internal: false
inverter_power_limit_value:
name: AC Inverter Power Limit Value
id: ac_inverter_power_limit_value
internal: false
inverter_power_limit_state:
name: AC Inverter Power Limit State
id: ac_inverter_power_limit_state
internal: false
preset_reporter:
name: AC Preset Reporter
id: ac_preset_reporter
internal: false
vlouver_state:
name: AC Vertical Louvers State
id: ac_vlouver_state
internal: false
visual:
min_temperature: 16
max_temperature: 32
temperature_step: 1
supported_modes:
- HEAT_COOL
- COOL
- HEAT
- DRY
- FAN_ONLY
custom_fan_modes:
- MUTE
- TURBO
supported_presets:
- SLEEP
custom_presets:
- CLEAN
- HEALTH
- ANTIFUNGUS
supported_swing_modes:
- VERTICAL
- HORIZONTAL
- BOTH
Nu kun je op Save drukken.
Kies nu op het overzichtsscherm van ESPHome voor de 3 puntjes rechtsonder bij het zojuist toegevoegde device, in dit geval “Airco Wifi d3b61c” en kies voor “INSTALL
Kies nu voor Wirelessly:
Nu zul je een venster krijgen waarin je ziet dat de nieuwe firmware wordt gecompileerd en geupload:
Zodra het process succesvol is voltooid (Dit kan enkele minuten duren) dan heb je de verbinding tussen Home Assistant en de module beveiligd.
Het ziet er ongeveer zo uit als het klaar is:
Desgewenst kun je de hostname (Naam zoals zichtbaar in het netwerk) aanpassen als je wil.
Hiervoor ga je wederom naar het overzicht van ESPHome, kiest weer de 3 puntjes rechtsonderaan het apparaat, in mijn geval “Airco Wifi d3b61c” en kiest nu voor “Rename Hostname”. In mijn geval heb ik de hostname het zelfde gelaten en alleen eerder de Friendly Name aangepast. Dat is de naam waaronder je hem in Home Assistant zult zien bij je apparaten:
Bronvermelding:
Zowel het idee om deze modules te fabriceren alsook de gebruikte code heb ik ontleend aan het werk van gebruiker GrKoR op Github, waarvoor dank.
Alle informatie is ook op Github na te lezen in zijn repository:
https://github.com/GrKoR/esphome_aux_ac_component/blob/master/README-EN.md
- Wifi SSID was bij de eerste release “Airco-Template Fallback HotSpot” zonder beveiliging ↩︎
